電気畑(実用版)、収穫開始です。

<2012年8月3日の記事を再掲>
野菜を自宅に庭で栽培し、収穫を喜び、自然に感謝しつつその恵みを戴く家庭菜園。
その電気版が「電気畑」、自然から恵みの享受です。
(野菜の価値を価格だけで判断する方は家庭菜園はムリです。買った方が安いです。電気もそうです。自分で作るより買った方が安いです。)

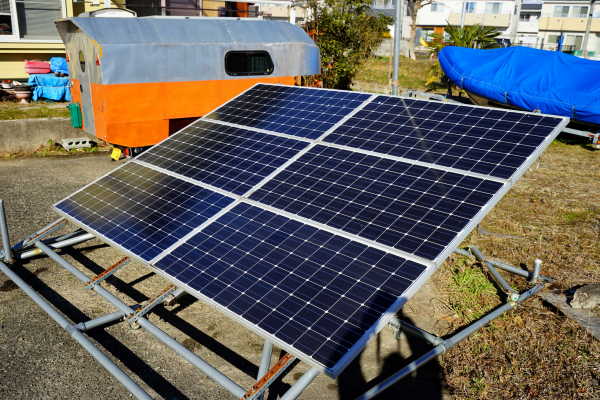

電池モジュール(ソーラーパネル)は津波被災で解体された隣家敷地を借用して設置しました。

公称値190Wのパネルを専用架台に6枚取り付けていますが、架台は太陽光がパネルに出来るだけ直角に当てるべく、仰角が調整出来るようにし、回転式としました。

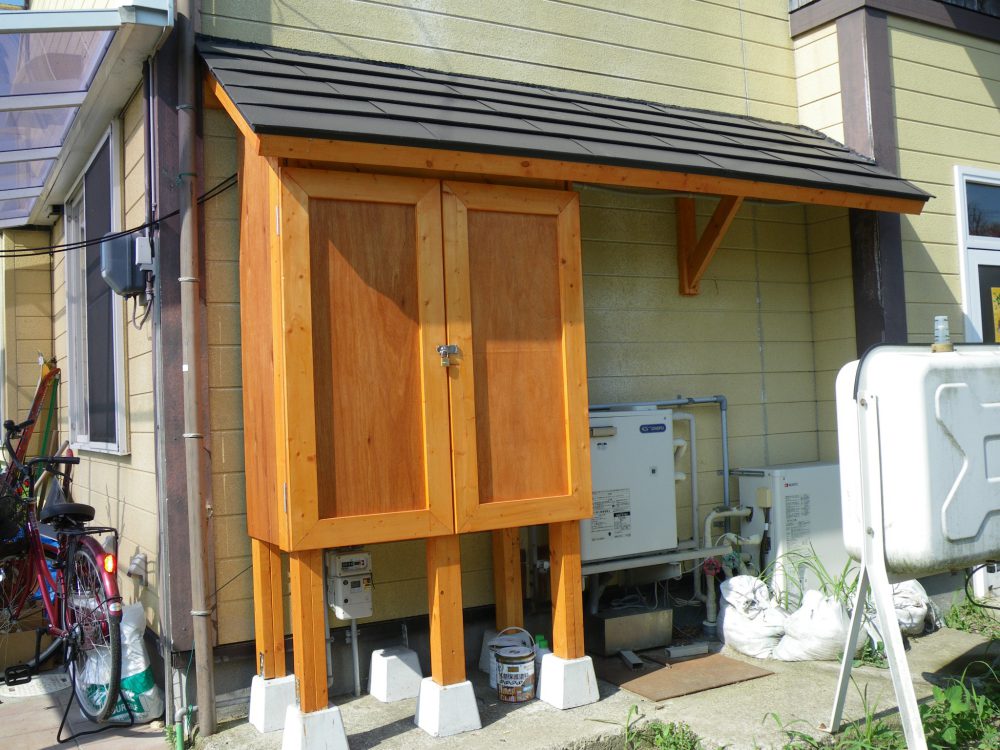

建物北側にプラント収納小屋を造りました。

完成した全景です。

収納されているプラント群です。

上部壁部にMPPT式のコントロールチャージャーを設置、その右棚部には24V・3000Wのインバーター、その下には蓄電池(115Ahディープタイプ)を8台(2直4並列)設置、24V仕様としています。

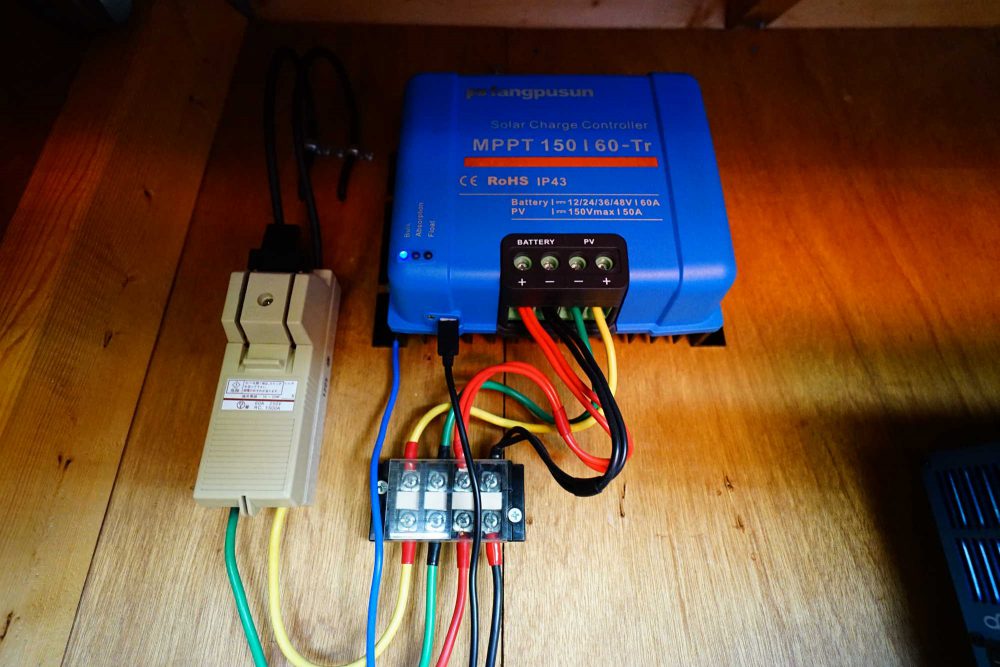

コントロールチャージャーはこちらこちらから購入しました。
45Aまで対応し、リモートメーター付きです。
12V、24Vバッテリーシステムいずれにも「自動認識」してくれます。
電圧調整された直流をバッテリーに蓄電します。

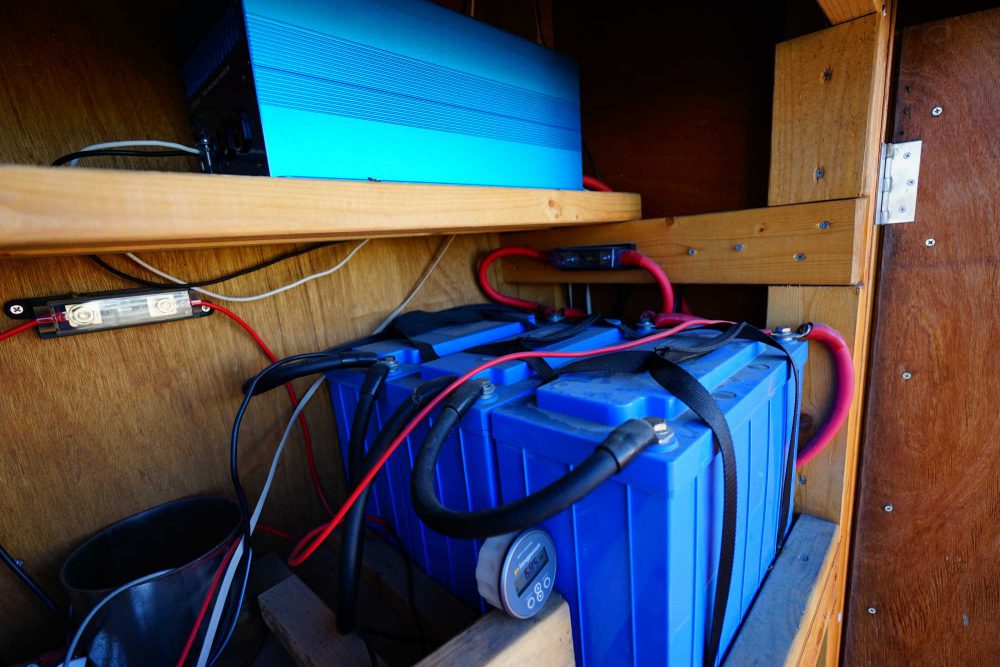

12V・115Ah仕様のバッテリーを2台づつ直列にし、24Vの状態で4セット並列に接続しています。
インバータの下部横に取り付けてあるのは200Aのフューズです。

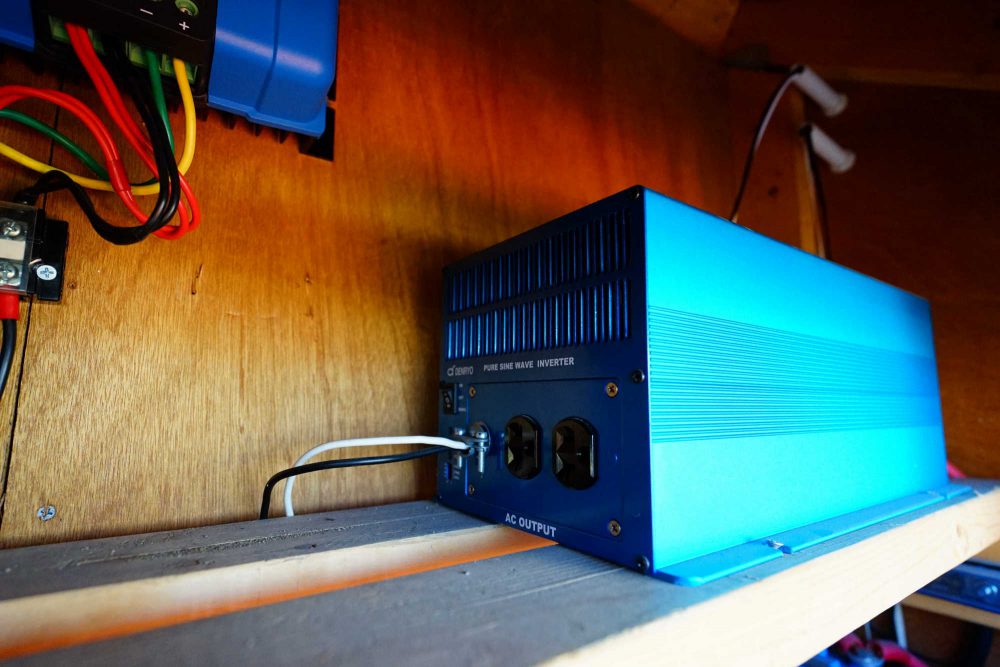

バッテリーに蓄電した直流電源(24V)を交流100Vに変換するインバーター
一次側は200Aにもなりますのでケーブルは60sqと極太です。

医療機関でも採用されているものを採用しました。こちらの製品です。

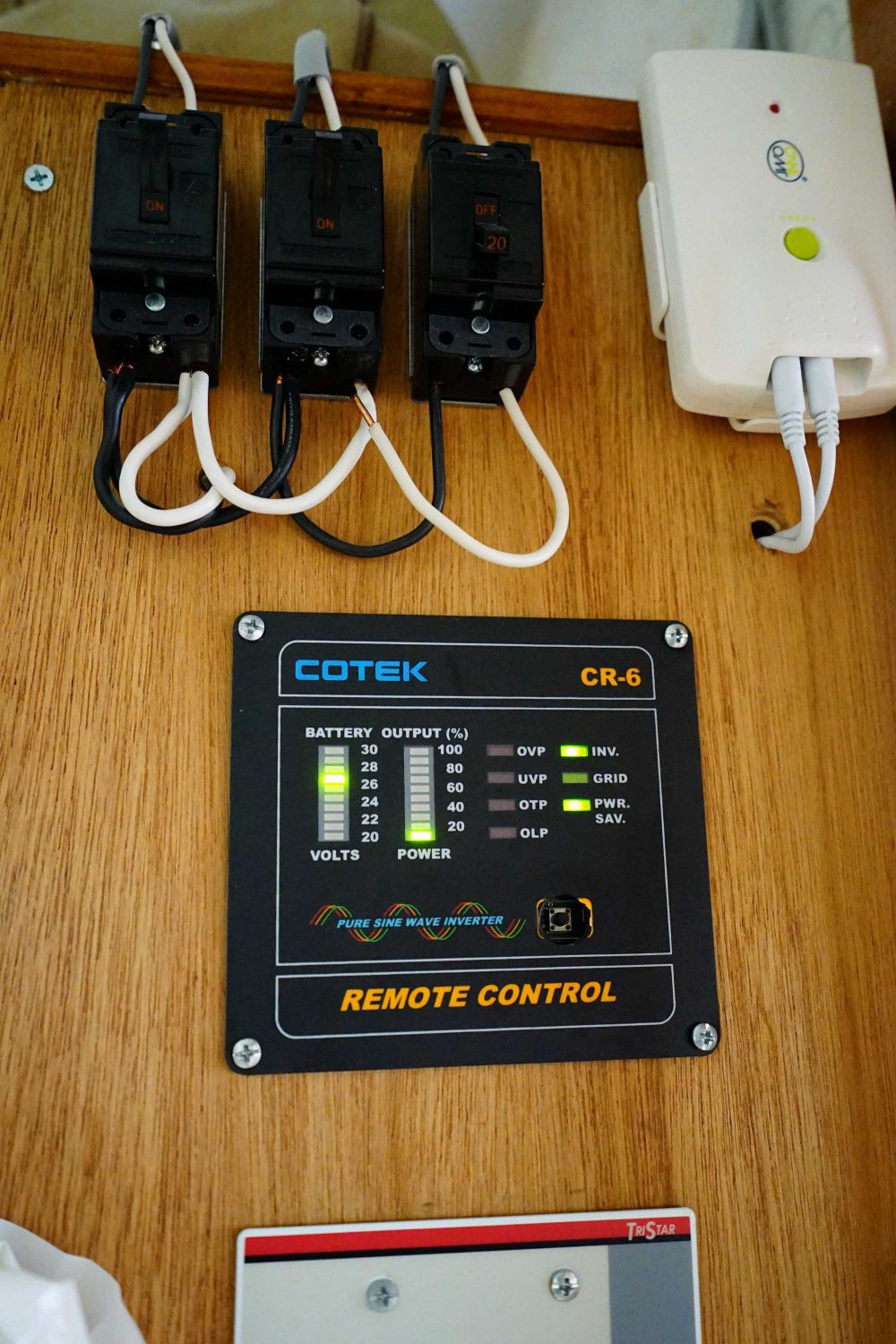

各種のコントロール機器は室内に設置しました。

漏電ブレーカーと電力モニターの発信装置、
インバーター(24V・3000W)のモニター・操作盤、
チャージコントローラーのリモートメーター等々です。
漏電ブレーカーと電力モニターの発信装置

センサーは漏電ブレーカーの裏側にセットしています。
インバーターのリモートコントローラです。

ON/OFFとインバーターの稼働状況を確認出来ます。
製品サイトはこちらです。
チャージコントローラーのリモートメーターです。

発電量やバッテリー残量等を確認できます。

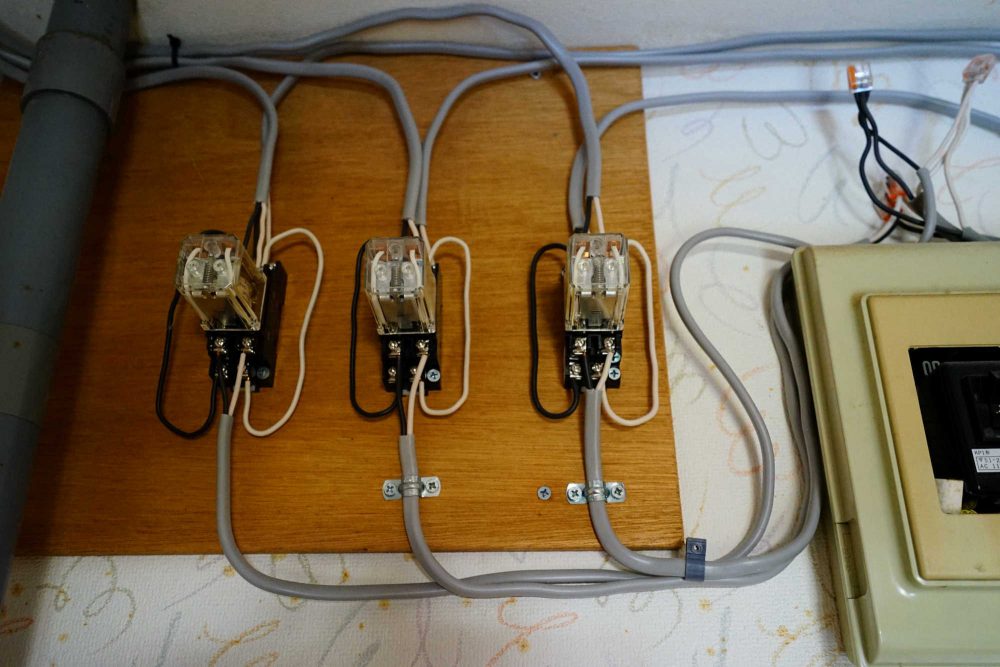

冷蔵庫用のコンセントはブレーカーから直のラインを新設しました。

左隣りのコンセントは商用のものです。
リビングと和室への供給は既存ブレーカーから外したものに直結しました。

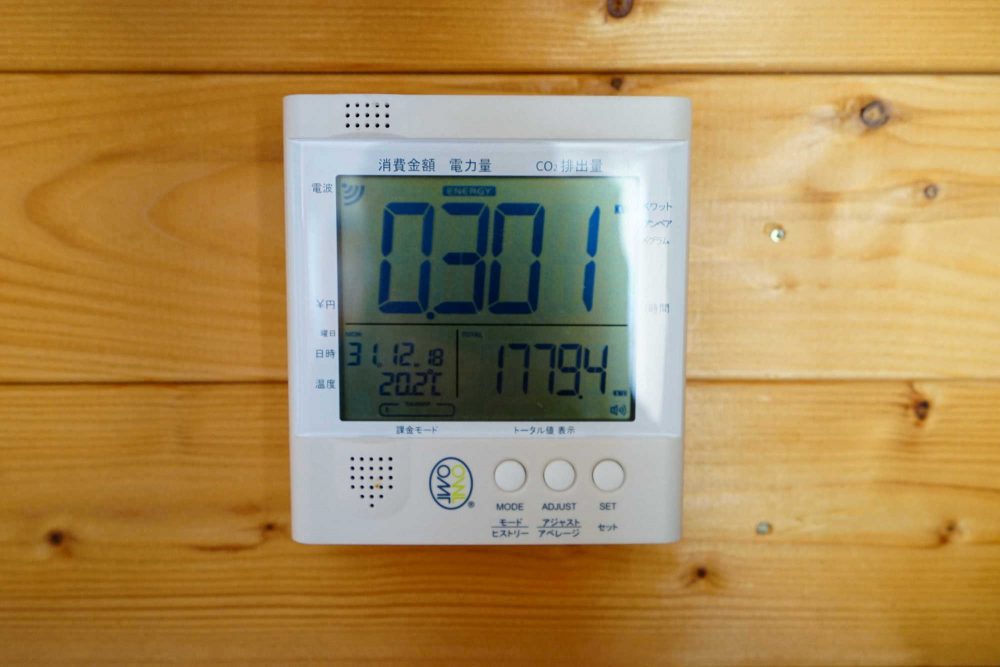

家庭内で使用している電力の合計値をリアルタイムで表示できる「電力モニター」

PCに接続すれば各種データをグラフ表示させることもできます。
稼働して5日目ですが、1日当り10Kwhを太陽光だけで賄っています。
月間では300Kwhとなり、月額電気料金は9,000円にもなります。
ここらの商品です。

8月16日追記
太陽電池モジュールは、当初6枚共並列としていましたが、その後2直列3並列に変更し、その後3直列2並列にして稼働しています。

チャージコントローラをMorningsterのTriStar-MPPT-45にしました。
諸電圧の設定が任意に出来る外、発生電力のログなどが採れる優れものです。

日本のエネルギー行政

今日の朝刊に載っていましたが、「東北電力の社長は25日の定例記者会見で、太陽光など再生可能エネルギー固定価格買い取り制度に基づく契約受け入れについて、中断も含め対応を検討する方針を示した。買い取りが急増して電力の需給バランスが崩れ、送電設備の事情から停電などのリスクが生じる恐れがあるため。」との事。
その要因は「電力需要に対する供給力は太陽光と風力だけで78.9%に達する。」からだそうです。
再生エネの取り組みが進んでいると言われているドイツでも「2022年までに原子力エネルギーを段階的に廃止し、2050年までに、電力の80%を再生可能エネルギーでまかなうことを目標にしている」のに、これが本当なら、日本は再生エネ利用率が一気に世界一になってしまいます。

日本のエネルギー行政は「電気はクリーンエネルギー」と称し、多くの電気を使わせる方策を取ってきました。
オール電化住宅もそのひとつです。
更にその電気を自分で賄いましょう!と連係型太陽光発電を奨励してきました。
その結果、1世帯当りの電気料金は年間平均で月額4万円にもなっています。
家庭用の電気料金は大震災後30%も値上げされており、今後も値上がりが続くでしょう!
太陽光発電を導入し、オール電化にした家庭では、上手く稼働しても採算ギリギリであったものが、今後採算割れになることは確実になると思われます。

1978年の宮城県沖地震を経験した私は、28年前に自宅を新築する際、家庭での「エネルギー3分割」を図りました。エネルギーのリスクヘッジです。
給湯、お風呂、床暖房の熱源は灯油で、煮炊き用はLPGとし残りは電気としました。
その結果、灯油の使用量は年間500L、電気料金は年間7万円程度、LPGについては年間1.5万円となっています。
電気料金については2年前に導入した「独立型太陽光発電システム・電気畑」により50%程低減しております。
今後は蓄電能力を高め、100%低減、すなわち全量自家発電を目標にしています。
(100%は理想ではありますが、雨や発電効率が悪い時期を考えるとプラントの規模が大きくなり、多額の費用が掛かるため、70%程度での運用を行っています。2017年3月27日加筆)

「クリーンな電気を使いましょう」と囁かれ、麻薬のように電気漬けになってしまっては、原発による電気にも手を出してしまうでしょう。
皆さん、この辺で意識改革されては如何でしょうか?

電気は貯めることが出来ません!

13~14年前の環境関連の雑誌に出ていた東京電力のCMには「電気は貯めることができません!」。
だから原子力発電が必要です。という意のコピーが出ていました。
ピーク電力に合わせ原子力発電所を造り、稼働調節のし易い他の発電施設で全体の供給電力を調整していこう、というものだったと思います。
確かに発電側(供給側)の大規模な蓄電能力は陽水発電を除けば見当たりません。
そこで発想を転換してみてはどうでしょうか?
電気畑構想で展開中の「独立型太陽光発電システム」は通常の太陽光発電システムと異なり、太陽光で造った電気をバッテリー(12V)に一旦蓄えるようになっています。その直流電源をインバータを介して交流電源(100V)に変換し、家庭の電気製品に利用しようというものです。
この一部分を応用し、各家庭で深夜電力等をバッテリーに蓄え、電力需要がピークになる時期に貯めた電気を使うということはどうでしょうか?
一般家庭が一日使用する電力はバッテリー6台程で賄いきれます。ピークカットの目的だけであれば2~3台で十分なはずです。
バッテリー充電器、100Ahバッテリー、インバータがあればこの装置が完成します。5万円程度でDIYが可能です。
今後、スマートメーターを普及させようという背景には電力単価を微細に調整させるという意もあるようです。
利用者が少ない時は安く、多い時には高く、ピーク時には更に高くするということも簡単に出来てしまう訳です。
これからの時代、家庭での蓄電設備は重要になってきます。
ピークカットが出来れば、電力需要が逼迫することは無くなり、何と言っても良い事は、原子力発電所の再稼働を阻止することができます。
DIYで出来る家庭の蓄電システム、皆さんも如何ですか?
(元記事は2011年10月に書きました)
